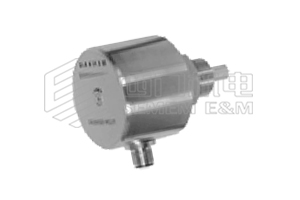

1、FR12型电子热式流量开关原理:
     电子热式流量开关基于热式原理，在封闭的探头内包含两个电阻，一个被加热作为探测电阻，另一个未被加热作为基准电阻。当介质流动时，加热电阻上的热量被带走，电阻值被改变，两个电阻差值被用作判断水或液体流速的依据。



2、FR12型电子热式流量开关特点:
      电子水流开关无活动部件，免维护、安装方便，一种型号适用多种管径要求，开关量连续可调，极低的压力损失，结构紧凑，LED 显示流动趋势及开关状态。.


3、FR12型电子热式流量开关应用:
      电子式流量开关是气液两用型，可用于气动和液压系统，可用于循环水、切削液及润滑油的断流监测的液体流量开关，以及泵的空转保护。


4、FR型电子热式流量开关技术参数:
    △设定范围：1…150cm/s( 水），3…300cm/s（油），20…2000cm/s（空气）
    △信号输出：PNP，NPN，继电器，常开＋常闭（SPDT）
    △供电：24V±20%DC
    △接通电流：400 mA(PNP 或NPN 型），4A（继电器型）
    △空载电流：80mA
    △流量指示：LED 排（6个）
    △设定方式：电位计设定
    △耐压范围: 100bar （200bar）
    △温度梯度: 4℃/s
    △响应时间：1--13s，典型值2s
    △初始化时间: 8s
    △电气保护: 反相，短路，过载保护
    △防护等级: IP67
    △介质温度：-20--80℃
    △环境温度：-20--80℃
    △储存温度：-20--100℃
    △接线方式：M12 接插件/直接附2米线（可选）
    △材质: 探头：不锈钢，外壳：不锈钢（304）
    △重量：0.4kg
    △防爆标志：Ex dⅡC T6 Gb

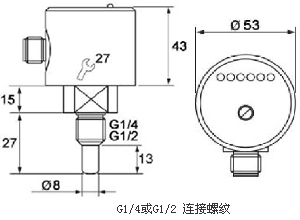

5、FR12型电子热式流量开关外形尺寸:









6、FR12型电子热式流量开关安装：

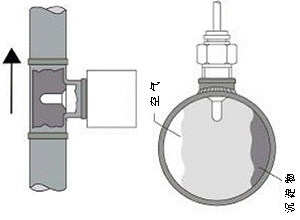

    当垂直安装时，应装在由下至上流动的管段上； 当水平安装时，探头应避开空气和沉淀物。

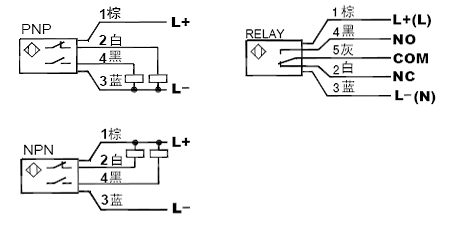

7、FR12型电子热式流量开关电气连接:









8、FR12型电子热式流量开关LED功能及设定:
    红色LED亮：断流或流速低于设定值，开关释放，或模拟量处于4Ma，
    黄色LED亮：流速等于设定值，开关动作，
    黄色及绿色LED亮：流速大于设定值，绿灯变亮越多表明流速越大。



     将流量开关装好，使介质以需要监测的流速流动，调整电位计，使第一个绿色LED恰好变亮。此后当流速低于当前值时，开关就释放。 若要使开关点比当前流速小，可调整电位计使绿色LED多亮一些。





9、FR12型电子式流量开关型号：

型号举例	产品描述
FR12-G12H-GC-RC	G1/2连接，DC24V供电，继电器输出
FR12B-G12-CT6-HDC-RC/30	G1/2连接，CT6防爆，DC24V供电，继电器输出
