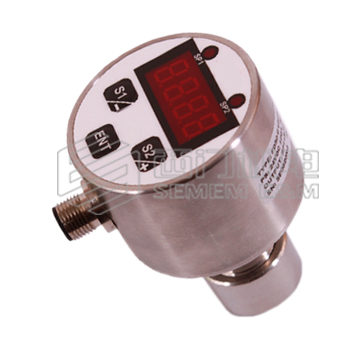

SEMEM_FCS100 数显流量开关
一、FCS100数显流量开关 工作原理:
数显流量开关热传温差的原理是利用热的传播扩散特性，将高温区域向低温区域传递热量。应用在流量检测方面，表现区域温差的值对应流量的大小。
热传温差的工作原理，在封闭的探头内放置发热模块及感温模块，探头的热传温差值与被测量介质流速密切相关，当管道内介质以稳定的流速流动时，感应模块接收到发热模块感测的是一个固定值。当流过探头的流速发生变化时，感热模块会传出随之变化的温差信号，经过处理器将对应流速的结果输出。
二、FCS100数显流量开关 特点:
1.没有活动部件,因此与机械式流量开关相比它不会因为腐蚀、断裂、挡板变形等原因而造成失灵；
2.适用于不同介质的流量监控，包括一些不纯净的液体和气体介质；
3.插入式安装方式,满足多种管径安装要求；
4.流量检测范围宽,精度高，可满足客户对流体不同流速的控制要求；
5.数字显示介质流动的状态；
6.按键设置参数，操作简便；
7.较长的使用寿命与免维护设计相结合，让您的设备彰显巨大的竞争优势。
8.诸多的产品优势已经在工业电炉，焊接设备，激光设备，微波设备，玻璃机械，润滑机械，印刷机械，机床，以及大型变压器等领域得到充分发挥。
三、FCS100数显流量开关 技术参数:
|
基本参数 |
||
|
介质 |
Liquids, gases |
|
|
监控功能 |
报警指示 |
LED(red) |
|
信号输出 |
Relay,PNP,Analog 4…20mA |
|
|
负载 |
Relay<1A; PNP<150mA;Analog <500Ω |
|
|
温度范围 |
介质 |
-20 °C...+80 °C |
|
环境 |
-20 °C...+80 °C |
|
|
电气参数 |
||
|
工作电压 |
DC 24 V (18...32 V) |
|
|
空载电流 |
<80 mA |
|
|
状态指示 |
4-digit,7-segment LED indicator |
|
|
防护等级 |
IP67 (when plugged in) |
|
|
接插件 |
M12 plug-in connection, 5-pole |
|
|
流量监控 |
||
|
调整范围 |
水 |
1…150 cm/s |
|
油 |
3…300 cm/s |
|
|
气 |
200…2000 cm/s |
|
|
重复精度 |
±2 % |
|
|
初始化时间 |
approx.18s |
|
|
机械参数 |
||
|
耐压 |
100 bar |
|
|
材质 |
外壳 |
stainless steel |
|
探头 |
stainless steel |
|
|
重量 |
approx.0.4kg |
|

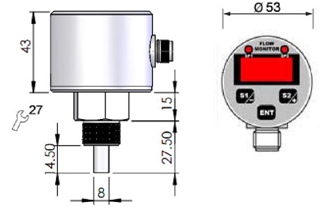

四、FCS100数显流量开关 外形尺寸:
五、FCS100数显流量开关 安装:
监控器的探头必需充分与被测介质相接触。(图.1）
图.1

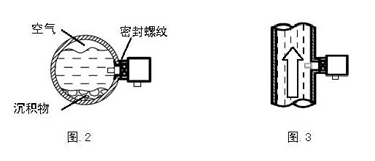

当水平管路时，尽可能考虑侧面安装。 (图.2) ·当安装在水平管道的上端时，应保证介质是满管，以防探头只接触到空气而未接触到介质。·当安装在水平管道的下端时，应保证管道底部没有沉淀物，以免探头被沉淀物覆盖而无法与探头充分接触。当垂直安装时，应装在由下至上流动的管段上。(图.3).
在与弯管和交汇处安装时，应考虑前后的安装距离(图.4)，前面为 5倍管径距离，后面面为 3倍管径距离。
图.4

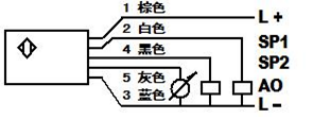

六、FCS100数显流量开关接线图:

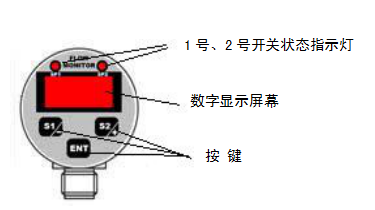

七、FCS100数显流量开关 面板及按键说明:
|
按键 |
功能介绍 |
|
|
工作状态下，查看SP1动作设定值；在菜单模式下，向下切换菜单项；在参数修改模式下，循环左移被修改位。 |
|
|
工作状态下，查看SP2动作设定值；在菜单模式下，向上切换菜单项；在参数修改模式下，修改闪烁位的数值。 |
|
|
工作状态下，按住约3秒钟进入参数设置菜单；在菜单模式下，查看、修改当前菜单项查参数值。 |
|
按键组合 |
功能介绍 |
|
+
|
下限设定按键组合，为系统提供流量监控范围的下限值。设置过程：当有介质以稳定的下限流速流过传感器时，同时按住此按键组合，保持约3秒钟后完成下限值的设置，同时显示"CA-O"。 |
|
+ |
上限设定按键组合，为系统提供流量监控范围的上限值。设置过程：当有介质以稳定的上限流速流过传感器时，同时按住此按键组合，保持约3秒钟后完成上限值的设置，同时显示"CA-F"。 |
八、FCS 数显流量开关 菜单介绍:
|
菜单名称 |
功能介绍 |
参数选择范围 |
|
SP1 |
1号开关动作值 |
2%…100%FS |
|
hS1 |
1号开关复位值 |
0%…98%FS |
|
oUt1 |
1号开关输出类型 |
nO/nC |
|
SP2 |
2号开关动作值 |
2%…100%FS |
|
hS2 |
2号开关复位值 |
0%…98%FS |
|
oUt2 |
2号开关输出类型 |
nO/nC |
|
FAC |
显示数值系数 |
0.1…99.9 |
|
CAL |
校正参数 |
0…9999 |
|
END |
退出菜单 |
- |
九、FCS100数显流量开关 型号:
|
FCS |
100 |
- |
G12 |
E |
D |
P |
P |
N |
Q |
|
|
FCS |
100 |
- |
|
|
|
|
|
|
|
数显型流量监控器 |
|
|
|
|
G12 |
|
|
|
|
|
|
接口螺纹 G1/2 |
|
|
|
|
G14 |
|
|
|
|
|
|
接口螺纹 G1/4 |
|
|
|
|
|
E |
|
|
|
|
|
外螺纹 |
|
|
|
|
|
|
D |
|
|
|
|
直流24V±20%供 |
|
|
|
|
|
|
|
N |
|
|
|
无SP1输出 |
|
|
|
|
|
|
|
P |
|
|
|
SP1-PNP输出 |
|
|
|
|
|
|
|
Y |
|
|
|
SP1-常开+常闭输出 |
|
|
|
|
|
|
|
|
N |
|
|
无SP2输出 |
|
|
|
|
|
|
|
|
P |
|
|
SP2-PNP输出 |
|
|
|
|
|
|
|
|
|
N |
|
无模拟量输出 |
|
|
|
|
|
|
|
|
|
S |
|
模拟量输出 |
|
|
|
|
|
|
|
|
|
|
Q |
接插件式 |
|
|
|
|
|
|
|
|
|
|
C |
直接附线式 |
