SEMEM_HSCD电子除垢过滤器
更新 2013-05-28 阅读 点赞
产品描述：HSCD型电子除垢过滤器，又称：多功能电子水处理过滤器，多功能电子除垢过滤器，多功能电子水处理仪，多功能电子除垢仪。
HSCD型电子除垢过滤器
一、HSCD型电子除垢过滤器 概述
HSCD（P）多功能电子水处理过滤器是在我公司生产的HGLZ自动排污过滤器的基础上研制开发出一种既能消除水中结垢，杀菌、灭藻，又能实现多级过滤并通过反冲洗排除水中杂质微粒的多功能水处理设备。

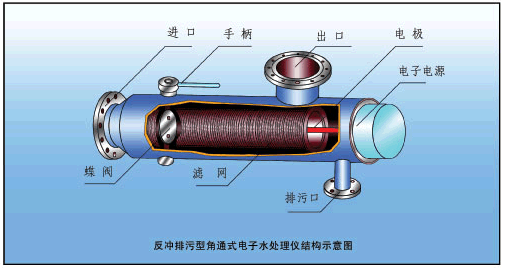

二、HSCD型电子除垢过滤器 三部分组成
水处理器壳体——钢制筒体，筒体内装有金属阳极与过滤网。
过滤器——由不锈钢过滤网筒与反冲洗蝶阀组成。过滤网筒前端的自动反冲洗蝶阀负责对网筒进行自动反冲洗，其工作原理与自动反冲洗排污过滤器相同。由于壳体内装有金属阳极，在高频发生器产生的高频交变电磁场作用下，能对壳体内的水质进行除垢、杀菌、灭藻等作用，其原理与电子除垢器相同，从而达到既消除水中结垢、杀菌、灭藻的功能，又过滤并排除了水中的杂质微粒，故又名电子除垢过滤器。
高频发生器——供除垢器产生电子场的电源。
三、HSCD型电子除垢过滤器 技术参数：
输入电源220V/50Hz
压力：1.6MPa
适应水质：总硬度≤1000mg/L（以CaCo3计） 水温≤100℃ 流速≤2.8米/秒
防垢率：100%
除垢率：97%
耐腐蚀：管道的锈蚀速度降低至原来的1/10
设计寿命： 20年
杀菌率：98%
灭藻率：100%
抗震性:振幅＜±1.0m,震荡频率＜50HZ

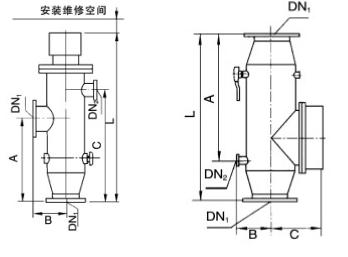

四、HSCD型电子除垢过滤器 外形尺寸图
HSCD-L型尺寸图 HSCD-I型尺寸图
五、HSCD-L型电子水处理过滤器 参数表
| 型号 |
A |
B |
C |
L |
进出口DN1 |
排污口DN2 |
输出功率W |
最大流量T/H |
|
HSCD－L－40P |
370 |
70 |
426 |
870 |
40 |
15 |
20 |
12 |
|
HSCD－L－50P |
385 |
86 |
444 |
900 |
50 |
15 |
20 |
19 |
|
HSCD－L－65P |
400 |
100 |
470 |
930 |
65 |
20 |
20 |
28 |
|
HSCD－L－80P |
430 |
120 |
510 |
995 |
80 |
25 |
20 |
50 |
|
HSCD－L－100P |
465 |
160 |
565 |
1090 |
100 |
32 |
40 |
80 |
|
HSCD－L－125P |
515 |
190 |
640 |
1170 |
125 |
40 |
40 |
125 |
|
HSCD－L－150P |
575 |
220 |
720 |
1260 |
130 |
50 |
60 |
160 |
|
HSCD－L－200P |
700 |
260 |
870 |
1415 |
200 |
65 |
120 |
320 |
|
HSCD－L－250P |
825 |
310 |
1030 |
1620 |
250 |
80 |
180 |
490 |
|
HSCD－L－300P |
950 |
350 |
1200 |
1810 |
300 |
100 |
300 |
710 |
|
HSCD－L－350P |
1075 |
410 |
1380 |
2005 |
350 |
125 |
360 |
970 |
|
HSCD－L－400P |
1200 |
470 |
1550 |
2210 |
400 |
150 |
420 |
1260 |
|
HSCD－L－450P |
1350 |
510 |
1700 |
2365 |
450 |
150 |
540 |
1600 |
|
HSCD－L－500P |
1450 |
550 |
1880 |
2540 |
500 |
150 |
720 |
1970 |
|
HSCD－L－600P |
1700 |
650 |
2200 |
2925 |
600 |
200 |
960 |
2850 |
|
HSCD－L－700P |
1800 |
680 |
2350 |
3180 |
700 |
250 |
1320 |
3880 |
|
HSCD－L－800P |
1950 |
700 |
2500 |
3380 |
800 |
250 |
1680 |
5060 |
|
HSCD－L－900P |
2050 |
800 |
2680 |
3650 |
900 |
250 |
2160 |
6410 |
|
HSCD－L－1000P |
2200 |
900 |
2875 |
3870 |
1000 |
250 |
2460 |
9910 |
六、HSCD-I型电子水处理过滤器 参数表
|
型号
|
A |
B |
C |
L |
进出口DN1 |
排污口DN2 |
输出功率W |
最大流量T/H |
|
HSCD－I－40P |
595 |
150 |
368 |
675 |
40 |
20 |
20 |
12 |
|
HSCD－I－50P |
605 |
150 |
372 |
685 |
50 |
20 |
20 |
19 |
|
HSCD－I－65P |
627 |
150 |
380 |
714 |
65 |
20 |
20 |
28 |
|
HSCD－I－80P |
639 |
160 |
395 |
738 |
80 |
32 |
20 |
50 |
|
HSCD－I－100P |
675 |
180 |
413 |
785 |
100 |
32 |
40 |
80 |
|
HSCD－I－125P |
448 |
200 |
441 |
888 |
125 |
40 |
40 |
125 |
|
HSCD－I－150P |
790 |
230 |
468 |
958 |
150 |
50 |
60 |
180 |
|
HSCD－I－200P |
993 |
280 |
510 |
1238 |
200 |
65 |
120 |
320 |
|
HSCD－I－250P |
1057 |
330 |
552 |
1347 |
250 |
80 |
180 |
490 |
|
HSCD－I－300P |
1158 |
380 |
585 |
1510 |
300 |
100 |
300 |
710 |
|
HSCD－I－350P |
1250 |
450 |
741 |
1665 |
350 |
125 |
360 |
970 |
|
HSCD－I－400P |
1410 |
480 |
818 |
1870 |
400 |
150 |
420 |
1260 |
|
HSCD－I－450P |
1505 |
500 |
848 |
2020 |
450 |
150 |
540 |
1600 |
|
HSCD－I－500P |
1575 |
580 |
928 |
2135 |
500 |
150 |
720 |
1970 |
|
HSCD－I－600P |
1810 |
650 |
1016 |
2495 |
600 |
200 |
960 |
2850 |
|
HSCD－I－700P |
1985 |
720 |
1088 |
2725 |
700 |
200 |
1320 |
3880 |
|
HSCD－I－800P |
2305 |
800 |
1168 |
3105 |
800 |
200 |
1680 |
5060 |
|
HSCD－I－900P |
2435 |
870 |
1248 |
3315 |
900 |
250 |
2160 |
6410 |
|
HSCD－I－1000P |
2705 |
950 |
1328 |
3645 |
1000 |
250 |
2640 |
9910 |
