DFY水泵综合保护器

SEMEM_DFY水泵综合保护器

更新 2023-05-25   阅读   点赞

产品描述:电流显示、水泵过载、欠流、缺相、空转、堵转、三相电流不平衡等故障电流锁定、自动恢复功能的水泵综合保护器,采用数字处理技术,液晶显示,通过内置的电流互感器检测电动机的三相缺 ...

产品介绍

SEMEM_DFY水泵综合保护器
(水泵缺水保护器)

 三相缺相保护器



1、DFY型水泵综合保护器简介:
      DFY型水泵综合保护器是一款智能型水泵三相缺相保护器水泵空转保护器采用数字处理技术,液晶显示,通过内置的电流互感器检测电动机的三相负载电流,可以显示三相电流,并根据电流判断是否存在过载、欠流、缺相、空转、堵转、三相电流不平衡等故障。当发生上述故障时,内部继电器触点断开,切断电动机电源。



2、DFY型水泵综合保护器主要功能:
  ■ 电流显示:可显示三相平均电流和A、B、C三相电流。
  ■ 水泵欠流、空转保护:其功能为可在水泵电机空转的情况下动作,防止烧坏水泵或电机,也可用在其它要求欠电流运行时报警或跳闸的现场。
  ■ 堵转、过载、过流保护:当发生过载时,切断电动机电源。定时限动作,时间可调。
  ■ 三相缺相保护器:当检测到缺相时,切断电动机电源,动作时间可调。
  ■ 三相不平衡保护:当检测到三相电流不平衡时,切断电动机电源,不平衡度动作点和动作时间可调。
  ■ 自动恢复功能:因故障切断电动机电源后,可以自动恢复若干次,次数和间隔时间可设置。
  ■ 故障电流锁定功能:因故障切断电动机电源后,锁定显示发生故障那一刻的电流,便于分析故障原因。
  ■ 时间继电器功能:作为附加功能,内部集成了一个时间继电器。



3、DFY型水泵综合保护器技术指标:

型号规格 DFY-701 DFY-702
DFY-704
DFY-706
DFY-708
DFY-710
DFY-710H
额定电流设定范围(A)
1~10
1~20
1~40
1~60
1~80
1~100
1~1000
电流测量精度
±0.01A
±0.1A
±1A
保护动作时间(秒)
定时限(0.1~60)
电源电压(V)
AC220V
触点容量 2A/440VAC
使用环境 温度-10℃~50℃,湿度≤85%,无凝露

备注:DFY-710H型保护器,配套使用电流互感器(**:5),堵转保护动作时间可选反时限。



4、DFY型水泵综合保护器安装尺寸:



水泵空转保护器

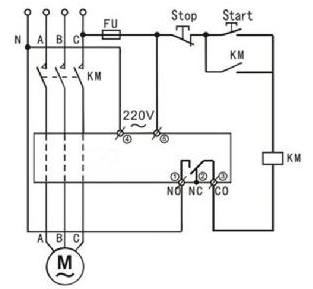

4、DFY型水泵综合保护器接线与应用:

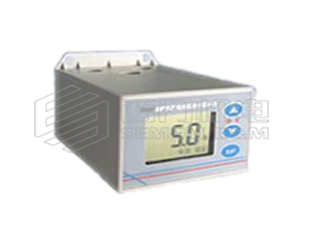

 DFY水泵综合保护器

DFY水泵综合保护器

编辑 Dzi (本文版权所有,请勿复制商用)
