KQ型水泵保护器

SEMEM_KQ型水泵保护器

编辑 Dzi   来源 西门机电   浏览 更新 2018-12-20

产品描述:水泵油室漏水、信号电气隔离、输入回差控制、电机腔浸水、接线盒腔浸水、电机绕组超温、电机过载控制、防止水泵电机绕组绝缘下降控制的KQ型水泵保护器是水泵漏水保护器,电机腔浸水保护 ...

产品介绍

 温馨提示:

        KQ型潜水泵综合保护器,适用于WQ/S型切碎式潜污泵,KQQ型潜水清水泵,WQ离心式潜水排污泵, WQ混流式潜水排污泵, WQ/C小型潜水排污泵, WL立式排污泵, YW液下排污泵, WJ潜水搅拌器, WH潜水污泥回流泵保护与控制。或其它类同类的所有水泵。



KQ型水泵保护器

 (漏水保护+过热保护)





1、KQ型水泵保护器功能:
  ◆ 水泵油室漏水保护;
  ◆ 水泵电机腔浸水保护;
  ◆ 水泵接线盒腔浸水保护;
  ◆ 水泵电机绕组超温保护;
  ◆ 水泵电机过载控制;
  ◆ 防止水泵电机绕组绝缘下降控制;
  ◆ 信号电气隔离;
  ◆ 输入回差控制;





2、 KQ型水泵保护器 技术指标:
  ◆ 继电器输出触点容量:7A/250V(AC)或10A/30V(DC);
  ◆ 信号输入:漏水(湿敏电阻或浮子,开关量,常开)、过热(PTC热敏电阻,开关量,常闭);
  ◆ 输入信号回差:±2%;
  ◆ 信号响应速度:10mS;
  ◆ 输入电压:AC220V ,50Hz,额定功耗 小于5W;
  ◆ 环境温度-10℃~70℃;
  ◆ 环境湿度90%以下(无水珠凝结);
  ◆ 外形尺寸:115 x 90 x72,重量:0.3Kg;
  ◆ 安装方式:DIN35导轨安装。
  ◆ 可选择型号:

型号

特  征

备注

KQ4

3个漏水信号输入,1个过热信号输入

常用型

KQ8

5个漏水信号输入,3个过热信号输入

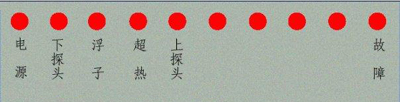

3、 KQ4型水泵保护器 显示灯:



  KQ型水泵保护器

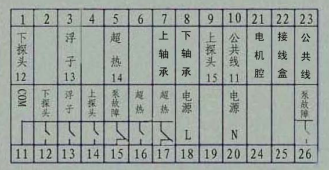

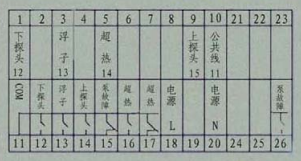

4、KQ4型水泵保护器 接线端子:



  KQ型水泵保护器


  ◆ 传感器电源,12VDC/1A;
  ◆ 油室、电机室漏水传感器(湿敏电阻,或开关量,常开),接下探头①、上探头⑨;
  ◆ 接线室漏水传感器(浮子,或开关量,常开),接浮子③;
  ◆ 绕组、轴承超温传感器(热敏电阻,或开关量,常闭),接超热⑤、超热⑥(⑥已合并到⑤);
  ◆ 湿敏电阻,一般30000Ω(5%)/1500Ω(30%)。
