FSH电动阀控制器

SEMEM_FSH电动阀控制器

编辑 Semem     浏览 更新 2018-12-20

产品描述:发电、冶金、石油、化工等工业企业广泛使用FSH型阀门自动控制器,实现对电动阀开度的位置调节。阀门自动控制器在手动状态下可直接控制电动阀门的开、关、停。稳定性好、自动阀门控制器 ...

产品介绍

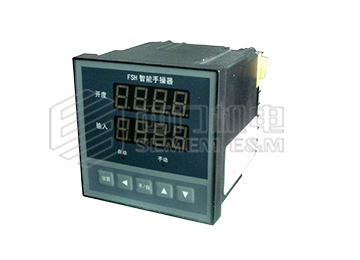

FSH电动阀控制器



一、FSH型电动阀控制器概述:
  1.1主要用途:
    .电动阀门定位
    .调节阀、伺服马达等执行器的操作
    .计算机,PLC,调节器控制信号的手/自动切换


  1.2主要功能:
    .输出限幅功能
    .1路调节信号输入及断线处理功能
    .1路反馈信号(开度)
    .操作输出
    .面板按键控制手动/自动状态
    .手动/自动状态输出为无源触点信号,操作器处于自动时闭合,处于手动时断开。
    .阀位输出
    .上电状态预置


  1.3主要特点:
    .测量误差小于0.2%F.S,具备调校,数字滤波功能,可减小传感器、阀位器的误差,有效提高系统测量、控制精度
    .反馈输入适用于电流信号类型
.

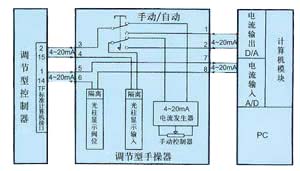

  1.4工作过程:







二、FSH型电动阀控制器型号:

  1、表示外形尺寸: 96(W)×96(H)×114(L)
  2、面板形式:方形无光柱
  3、反馈输入信号:直流电流输入,4mA ~20mA
  4、调节输入信号:直流电流输入,4mA~20mA
  5、操作输出信号:直流电流输出,4mA~20mA
  6、手/自动状态输出: 手/自动状态输出为无源触点信号,操作器处于自动时闭合,处于手动时断开
  7、阀位输出:直流电流输出,4mA~20mA
  8、仪表电源:220V AC





三、FSH型电动阀控制器技术参数:

  3.1 基本技术规格
    .电 源:220V AC,供电的仪表:220V±10%,功耗小于7VA
    .工作环境:0℃~50℃,湿度低于90%,R.H
    .显示范围:-1999~9999,小数点位置可设定
    .显示颜色:红色
    .显示分辨力:1/10000
    .基本误差:小于±0.2%F.S
    .测量分辨力:1/60000,16位A/D转换器
    .测量控制周期:0.4秒
    .电流操作输出:4mA~20 mA ,负载能力大于600Ω
    .输出分辨力:1/1000,误差小于±0.5% F.S


  3.2 选配件技术规格
    .报警输出:触点容量220V AC,3A(上限、下限)
    .模拟光柱显示0-100

    .继电器操作输出
    .开关量输入控制
        该功能通过外部无源触点开关控制操作器的手/自动状态,开关闭合时操作器为自动状态,断开时为手动状态。





四、FSH型电动阀控制器安装:

    .为确保正常使用,接线必需在断电后进行。
    .交流供电的仪表,其3端是电源滤波器的公共端,有高压,只能接大地,禁止与仪表其它端子接在一起。。

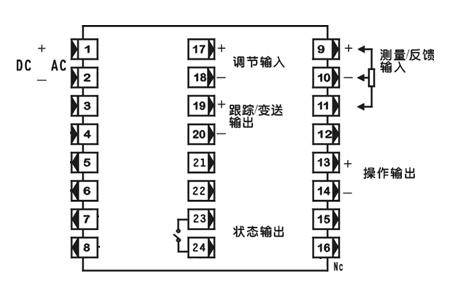

    .规格96×96 尺寸的仪表:端子接线图

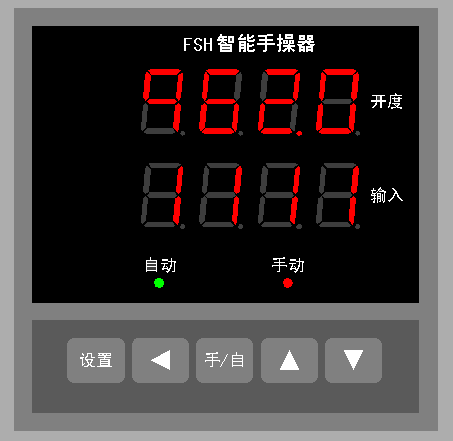

五、FSH型电动阀控制器面板及按键说明:






   ①:反馈显示窗(开度)
   ②:操作输出显示窗(输入)
   ③:手/自手动/自动切换键
   ④:增加键 1 减小键 2
   ⑤:设置参数设置键
   ⑥:手动、自动指示灯
