一、DFK型电动阀门控制器 概述：
      DFK型电动阀门控制器是与阀门电动装置配套的产品，用以控制电动阀门的开启和关闭，它可以实现现场操作，也可以远距离操作，可以单独控制也可集中控制，对于大量使用管道阀门的石油、化工、水电、煤炭、冶金等工业部门具有重要的意义。





二、DFK型电动阀门控制器 技术参数

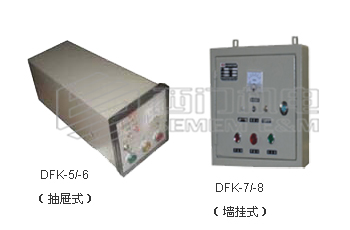

1、型号、规格：控制器按其控制的电动机功率(额定电流)不同，划分如下型号
      曾用型号：DFK-1（DFK1）、DFK-2（DFK2）、DFK-3（DFK3）、DFK-4（DFK4）。

型 号	DFK-5	DFK-6	DFK-7	DFK-8
电动机功率(KW)	0-3	4-7.5	0-3	4-7.5
额 定 电 流(A)	10	20	10	20

2、电源电压：380VAC 50Hz三相四线
3、工作条件：a)环境温度0-50度；b)相对温度85%；c)周围不含有腐蚀性、易燃、易爆的物质；d)海拔不高于1000米

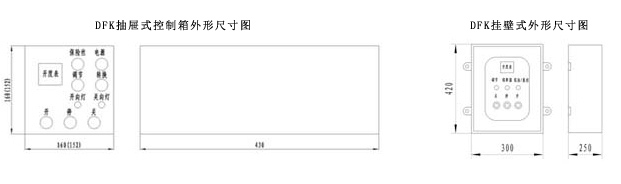

4、外形及开孔尺寸：控制器有盘装式和墙挂式两种结构形式。

型 号	DFK-5	DFK-6	DFK-7	DFK-8
外形尺寸(mm)	(宽*高*深) 160*160*430	(宽*高*深) 160*160*430	(宽*高*深) 300*420*250	(宽*高*深) 300*420*250
开孔尺寸(mm)	152*152	152*152
结构形式	盘 装 式		墙 挂 式





5、重量

型 号	DFK-5	DFK-6	DFK-7	DFK-8
重 量(kg)	4	5	6	7





三、DFK型电动阀门控制器 原理:

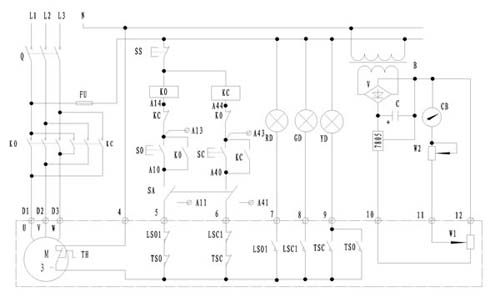

      DFK型电动阀门控制器的电气电路由主电路，控制电路和指示电路三部分组成，工作原理如下：
      电位器1W是电动阀门附件，其阻值与阀门开度成正比，当2SA开关处于本机时，可以由本机控制。按下1sb则阀门关，按下2sb则阀门开，当达到全关或全开位置时，行程开关1WK(2WK)起作用，则接触器GKM(KKM)断电，此为全关(全开)状态，当2SA开关处于本机时，还可由11，12，15号端子引线外接的按钮3SA，4sb操作阀门的开关，且有自锁，要停止阀门动作，则要操作现场停止按钮或事故开关3SA。当超转矩开关1GK(2GK)动作时，自动使接触器断电，此时转矩超载指示灯亮，并合使对阀门的同向操作无效，直到故障被确认，操作本机电源1SA开关或现场事故开关3SA则可解除故障指示及保护状态。


      阀门全开(全关)时，行程开关2WK(1WK)动作，阀门指示灯常亮，阀门在开(关)过程中，阀门指示灯闪亮，闪亮过程是由振荡器闪动开关完成的，机内有DC15V直流电源作为阀门开度表用电源，当2SA开关处于自动时，由16,11,12号端子引线外接开关，可作自动控制用，但开关操作无自锁，闭合时阀门动作，断开时阀门停止。本机有阀门位置信号的4~20mA电流输出，选型加尾注A。







四、DFK型电动阀门控制器 面板操作说明:
  DFK型电动阀门控制器面板布置见图1说明如下：
  1、开度表：阀门开启、关闭的程度。
  2、黄绿色指示灯：过转矩指示，全开全关指示。阀门开关过程指示灯闪动，全开全闭指示灯常亮。
  3、红色指示灯：电源指示。
  4、电源开关：拨到电源位置，接通电源，相反切断电源。(均指控制电源)
  5、阀开按钮：控制阀开。
  6、阀关按钮：控制阀关。
  7、切换开关：本机位置-由本机操作或现场按钮操作(有自锁)
        自动位置-由自动装置控制或现场按钮操作(无自锁)
  8、开度调节电位器：调节开度表与阀门开度对应。





五、DFK型电动阀门控制器 使用说明
   1.按电气原理图将控制器和电动装置连接好，开启电源，按工作原理介绍的内容检查控制器的各个工作状态。
   2.开度表的调节，先将电位器顺时旋到头，然后开启电源，开启阀门到全开位置时，逆时针旋转，电位器调整开度表指针指到100％。
   3.与电动装置联接在一起的总装调整，详见阀门电动装置使用说明书





六、DFK型电动阀门控制器 端子接线
      DFK型电动阀门控制器通常1GK、2GK、1WK、2WK有常开接点，则端子5、6应与电源端子N连接。不使用1GK、2GK、1WK、2WK的常闭接点，此时5、6号端子应与N端子短接。
