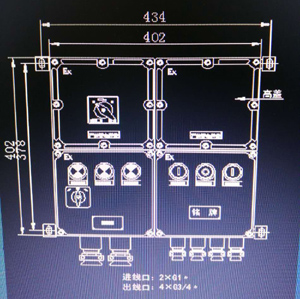

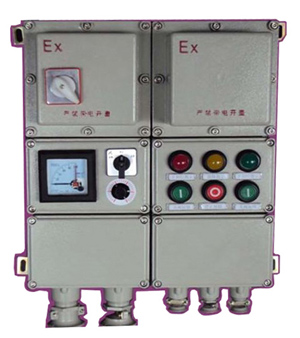

一、DKX-GB型防爆阀门控制箱 特点：
      DKX-GB防爆阀门控制箱为挂壁式，使用于爆炸性可燃气体I区-II区危险场所，IA-IIB类级别，温度组为T1-T4，防爆标志为ExdIIBT4，它既可以用于现场单一控制，也可以远距离集中控制。
      DKX-GB防爆阀门控制器隔爆结构主要通过两个联结零件之间的止口，电缆进出线孔由橡胶密封，视窗口涂环氧树脂密封。
      防爆阀门控制箱电路主要由主电路，控制电路，共组显示电路和开度指示电路组成。控制电源采用经变压器降压后的36V低压隔离电源。


二、DKX-GB型防爆阀门控制箱 技术参数：
 电源：三相380V（50Hz）三相四线制；
 环境温度：-20℃~+60℃；
 相对湿度：≤95%；
 防护类型：隔爆型防爆标志为dⅡBT4，用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）
 防护等级：防护等级为IP55 ；
 型号、规格：控制器按其控制的电动机功率(额定电流)不同，划分如下型号：

三、DKX型防爆阀门控制箱 安装使用：
      首先，按照电动装置使用说明书做好通电前的调试准备工作，再按照阀门控制箱电气原理图和电动装置接线图接线，经检查无误后，接通电源。
      这时如红灯RD和绿灯GN均亮，表示电动阀门处于中间位置，检查电机相序正确后，操作开向按妞SO，开到位电动装置应停止工作，此时红灯RD亮，绿灯GN灭，表示阀门处于全开位置；操作关向按妞SC，关到位时电动装置应停止工作，此时红灯RD灭，绿灯GN亮，表示阀门处于全关位置。在开启过程中，红灯RD闪亮，绿灯GN常亮；而在关闭过程中，绿灯GN闪亮，红灯RD常亮。
      开度指示器的调试：调节电动装置内开度指示器上的电位器W1和位于控制箱内的电位器W2，使开度表在电动阀门处于全关位置时指示为0，全关位置时满度指示。

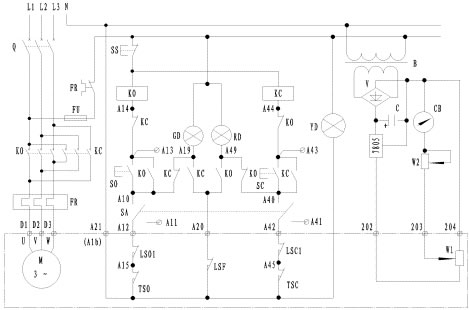

四、DKX型防爆阀门控制箱 控制原理图：

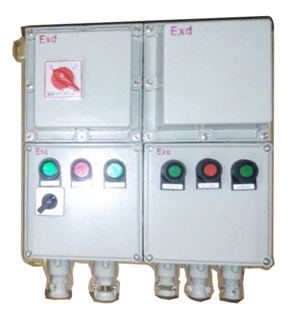

五、DKX-G3B型防爆阀门控制箱：

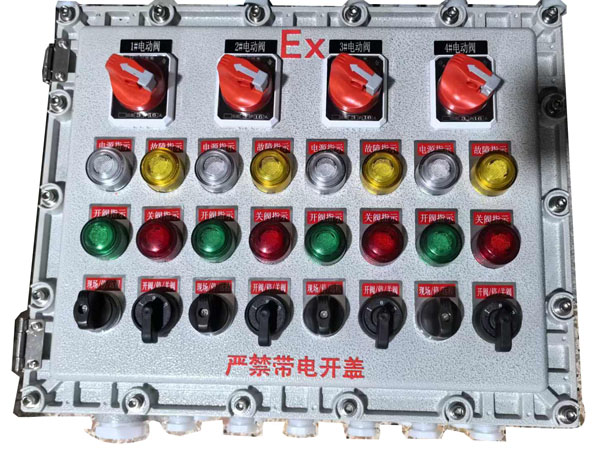

六、DKX-G4B型防爆电动阀门控制箱：
